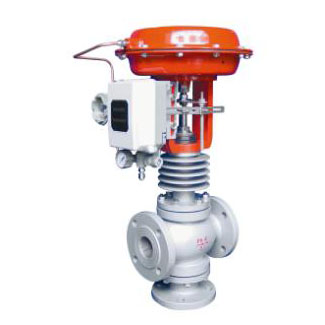

| ZX型新系列气动薄膜三通调节阀 |
| 详细信息： |
产品概述：
ZX型新系列气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、 拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两 种流体经三通阀合并成一种流体的场合。
本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。
产品特点：
·流体对阀芯作用方向都处于流开状态，故阀能稳定工作。
·除上阀盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
·执行机构采用多弹簧结构，高度减小30％，重量减轻30％。
零件资料:
阀体、阀盖：HT200 ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti
波 纹 膜 片：丁腈橡胶夹增强涤纶织物
填 料：聚四氟乙烯、柔性石墨
弹 簧：60si2Mn
膜 盖：A3
推杆、阀杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、10、1Cr18Ni9石棉缠绕垫片
技术参数：
|
公称通径 DN (mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数 (KV)
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
可用合流结构替代
|
|
额定行程 L (mm)
|
16
|
25
|
40
|
60
|
|
膜片有效面积 Ae (c m 2 )
|
280
|
400
|
600
|
1000
|
|
公称压力 PN (MPa)
|
1.6 4.0 6.4
|
|
固有流量特性
|
直线、抛物线
|
|
固有可调比 R
|
30
|
|
工作温度 t( ℃ )
|
普通型：铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250
散热型：铸钢 -40 ~ 450 铸不锈钢 -60~450
|
|
两种介质温度差 t( ℃ )
|
铸铁≤ 150 铸钢、铸不锈钢≤ 200
|
|
信号范围 Pr(kPa)
|
40~200
|
|
气源压力 Ps(MPa)
|
0.14~0.4
|
|
允许泄漏量
|
10 -4 X 阀额定容量
|
|
允许压差△ P(MPa)
|
0.86
|
0.75
|
0.48
|
0.31
|
0.27
|
0.18
|
0.11
|
0.12
|
0.09
|
0.05
|
*本产品性能指标贯彻GB/T4213-92标准
规格重量：
|
公称通径
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
282
|
306
|
306
|
306
|
394
|
394
|
394
|
498
|
498
|
498
|
|
H 1
|
PN16
|
121
|
130
|
140
|
153
|
178
|
190
|
200
|
260
|
320
|
360
|
|
PN40
|
130
|
140
|
150
|
160
|
185
|
200
|
220
|
280
|
320
|
380
|
|
PN64
|
160
|
170
|
180
|
200
|
230
|
250
|
282
|
310
|
430
|
480
|
|
H
|
普通型
|
PN16
PN40
|
490
|
480
|
540
|
580
|
710
|
730
|
750
|
895
|
1005
|
1045
|
|
PN64
|
560
|
561
|
596
|
630
|
760
|
798
|
876
|
892
|
1200
|
1263
|
|
高温型
|
600
|
615
|
650
|
670
|
850
|
870
|
900
|
1040
|
1330
|
1370
|
|
重量 (kg)
|
普通型
|
PN16
PN40
|
21
|
23
|
33
|
36
|
64
|
72
|
92
|
155
|
193
|
286
|
|
PN64
|
25
|
28
|
40
|
45
|
74
|
85
|
112
|
180
|
243
|
336
|
|
高温型
|
重量增加 (5-10) ％
|
注：1、本表高温型的高度与重量依PN16为依据。
2、带手轮机构高度应增加152(DN20~50)、182(DN65~100)、253(DN125~200)
连接标准：
·法兰标准：铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88、JB/T79.1-94
·法兰密封面型式：PN10、PN16为凸面； PN40、PN64为凹凸面、阀体为凹面。
·结构长度按GB12221-89标准
·薄膜执行机构气信号接口：内螺纹M16X1.5
·夹套保温型夹套载热体接口：对焊Φ18X4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。
如：ANSI、JIS、DIN等标准。
◆ 订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀内件及填料材质
·所配附件
·其它特殊要求
|
|
|
