ZDHR、ZDRR型电动球阀(O型固定球式,配用RC型执行器)
ZDHR、ZDRR型电动球阀(O型固定球式,配用RC型执行器)
 详细信息:


产品概述

电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
产品特点
1.电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作。
2.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
3.采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),
将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。
产品结构
产品名称
电动球阀、电动O型开关阀、电动调节球阀
作用形式
二位开关型、比例调节型
连接形式
法兰式、对夹式、管螺纹式、对焊式
结构形式
O型浮动球式
O型固定球式
阀座形式
软质密封
硬质合金密封
软质密封
硬质合金密封

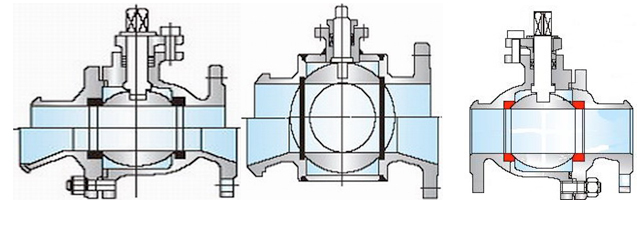

(a).O型浮动球式结构软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。

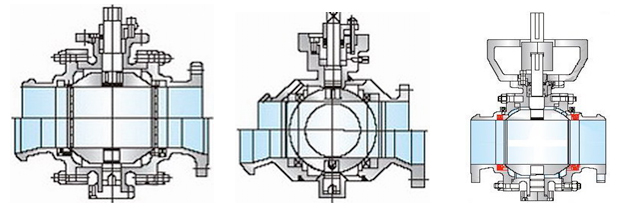

(b)。O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。


执行机构主要性能技术参数
型 号
输出力矩N.m
动作时间S/90º
功率
(W)
型号
输出力矩N.m
动作时间S/90
功率(W)
型号
输出力矩N.m
动作时间S/90
功率(W)
HL-5
50
10/30
10W/F
381RSA-02
20
8.5
50
PSQ51
50
23
24.2
HL-10
100
15/30
23W/F
381RSA-05
50
17
PSQ66
65
32
24.2
HL-20
200
10/15/30
40W/F
381RSB-10
100
18
150
PSQ76
75
60
25.3
HL-40
400
10/15/30
80W/F
381RSB-20
200
36
PSQ102
100
32
62.1
HL-50
500
10/15/30
90W/F
381RSC-30
300
24
220
PSQ202
200
28
93.0
HL-100
1000
50
100W/F
381RSC-50
500
42
PSQ502
500
43
120
HL-200
2000
100
100W/F
381RSC-60
600
48
PSQ702
700
43
120




381RSD-100
1000
30
300
PSQ1202
1200
31/37
500




381RSD-150
1500
38
PSQ2002
2000
93/112
500




381RSD-200
2000
46




(信号线用屏蔽线) 防护等级:IP65 带曲柄手动操作 电源:AC220V/AC380V/DC24V

(信号线用屏蔽线) 防护等级:IP55 隔爆标志:ExdⅡBT4 带曲柄手动操作,隔爆(381RX)型性能同上 电源电压:AC220V
(信号线用屏蔽线)防护等级:IP65     带手轮操作 电源电压:AC220V

主要零件材料及适用温度、介质
材料代号
C(WCB)
P(304)
R(316)
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球体
2Cr13、(304)
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀座密封
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封
填料
聚四氟乙烯 、柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸碱类腐蚀性介质
醋酸类腐蚀性介质
适用温度
聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃
注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。




流量特性图

流量特性表
规格DN           开度
不同开度下KV值
10 º
20 º
30 º
40 º
50 º
60 º
70 º
8 0 º
90 º
50
2
4
9
17
32
60
97
151
215
80
6
11
22
44
83
155
250
389
550
100
9
18
35
71
133
248
398
620
890
150
20
40
8/0
160
300
560
900
1400
2000
200
36
72
143
286
737
1002
1611
2506
3580
250
57
113
226
453
848
1582
2543
3955
5650
300
81
163
325
651
1220
2278
3661
5695
8100
技术性能参数
公称通径(DN)
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数(KV)

20
38
72
110
170
215
380
550
890
1400
2000
3580
5650
8100
公称压力PN(MPa)
1.6     2.5    4.0   6.4
工作转角
0-90º
流量特性
二位开关型:全开或全闭式,调节型:近似等百分比
泄漏量(Q)
软密封:O泄漏符合ANSI B16.104 5级    硬密封:≤10-4×阀的额定容量
允许压差
≤公称压力
电动执
行机构

HL系列、3810R系列、PSQ系列、HQ或QB型
电源电压
AC220V、AC38V、DC24V
作用形式
开关型/调节型(隔爆型)
调节型
输入信号
0~10mA、4~10mA 、1-5VDC
输出信号
0~10mA、4~10mA 、1-5VDC
基本误差
≤±2.5%

≤±2.5%

≤2%
可调节比
250:1
关型
电源电压
AC220V/AC380V/DC24V
反馈信号
阀位开关信号:有源触点信号、无源触点信号
外形尺寸

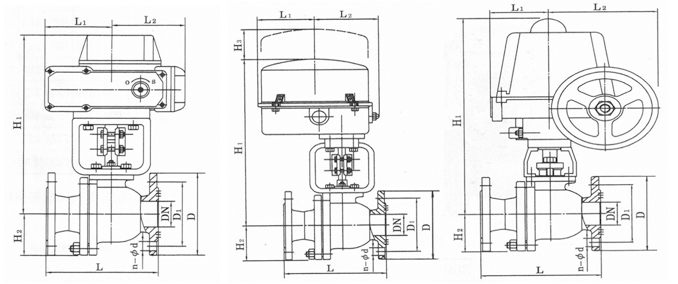

O型浮动球式结构,法兰式连接外形尺寸表
公称通径
DN(mm)
尺 寸(mm)
1.6MPa
2.5MPa
4.0MPa
6.4MPa
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
L
D
D1
Z-фD
15
130
95
65
4-14
130
95
65
4-14
130
130
65
4-14
140
105
75
4-14
20
140
105
75
4-14
140
105
75
4-14
140
150
75
4-14
152
125
90
4-18
25
150
115
85
4-14
150
115
85
4-14
150
160
85
4-14
180
135
100
4-18
32
165
135
100
4-18
165
135
100
4-18
180
180
100
4-18
200
150
110
4-23
40
180
145
110
4-18
180
145
110
4-18
200
200
110
4-18
220
165
125
4-23
50
200
160
125
4-18
200
160
125
4-18
220
230
125
4-18
250
175
135
4-23
65
220
180
145
4-18
220
180
145
8-18
250
290
145
8-18
280
200
160
8-23
80
250
195
160
8-18
250
195
160
8-18
280
310
160
8-18
320
210
170
8-23
100
280
215
180
8-18
280
230
190
8-23
320
350
190
8-23
360
250
200
8-25
125
320
245
210
8-18
320
270
220
8-25
360
270
220
8-25
381
295
240
8-30
150
360
280
240
8-23
360
300
250
8-25
400
300
250
8-25
403
340
280
8-34
200
400
335
295
12-23
400
360
310
12-25
502
375
320
12-30

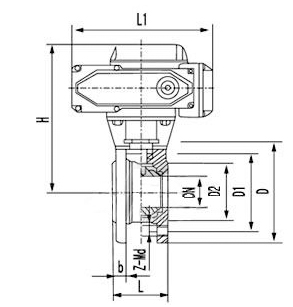

 对夹式连接外形尺寸表
公称通径
DN(mm)
尺 寸(mm)
L
D
D1
D2
d
b
f
Z-Md
15
35
95
65
45
15
14
2
4-M12
20
38
105
75
55
19
14
4-M12
25
42
115
85
65
23.5
14
4-M12
32
50
135
100
78
30
16
4-M16
40
60
145
110
85
36
16
3
4-M16
50
70
160
125
100
45
16
4-M16
65
95
180
145
120
58
18
4/8-M16
80
118
195
160
135
67/76
20
8-M16
100
145
215
180
155
76/92
20
8-M16
125
175
245
210
185
100
22
8-M16
150
210
280
240
210
125
24
8-M16

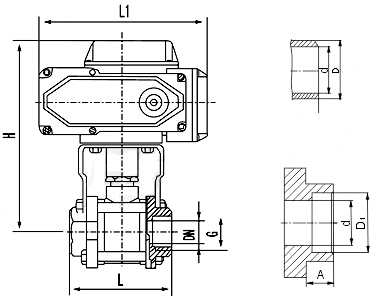

 内螺纹、对焊式、承插焊式连接尺寸表
公称
通径
DN(mm)
尺 寸(mm)
三段式
对焊式
承插爆式
G
L
d
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.1~14.3
9.5
10
3/8
65
12.7
65
12.7
18
65
12.7
17.55~17.8
9.5
15
1/2
67
15
67
15.8
24
67
15
21.7~21.95
9.5
20
3/4
82
20
82
20
28
82
20
27.05~27.3
11.1
25
1
91
25
91
25
34
91
25
33.8~34.05
12.7
32
11/4
108
32
108
32
41
108
32
42.55~42.8
14.3
40
11/2
129
38
129
38
49
129
38
48.65~48.9
15.89
50
2
148
50
148
50
62
148
50
61.1~61.35
17.4
65
2
186
64
193
64
78




80
3
206
78
222
78
94




100
4
240
98
273
98
124






O型固定球式结构,法兰式连接外形尺寸表
公称通径
DN(mm)
尺 寸(mm)
1.6MPa
2.5MPa
4.0MPa
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
L
D
D1
B
Z-фD
50
203
160
125
16
4-18
216
160
125
20
4-18
216
160
125
20
4-18
65
222
180
146
18
4-18
241
180
145
22
8-18
241
180
145
22
8-18
80
241
195
160
20
8-18
283
195
160
22
8-18
283
195
160
22
8-18
100
305
215
180
20
8-18
305
230
190
24
8-23
305
230
190
24
8-23
125
356
245
210
22
8-18
381
270
220
28
8-25
381
270
220
28
8-25
150
394
280
240
24
8-23
403
300
250
30
8-25
403
300
250
30
8-25
200
457
335
295
26
12-23
502
360
310
34
12-25
502
375
320
33
12-30
250
533
405
355
30
12-25
586
425
370
36
12-30





300
610
460
410
30
12-25
648
485
430
40
16-30





350
686
520
470
34
16-25
762
550
490
44
16-34





400
762
580
525
36
16-30
838
610
550
48
16-34





450
864
640
585
40
20-30
914
660
600
50
20-34





500
914
705
650
44
20-34
991
730
660
52
20-41
