产品概述
电动球阀是一种(球体)绕垂直于通道轴旋转90º的阀门,其由回转型角行程电子式电动执行器和O型阀结构组成,属旋转类型高性能调节或开关阀类,接受工业自动化控制(DCS、PLC系统)仪表来源的电流信号或电压信号的输入输出,可实现对工艺管路中流体介质的比例调节或二位开关控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
产品特点
1.电动球阀流体阻力小,是所有阀类中流体阻力最小的一种,以AC220V、AC380V或DC24V电源电压作动力,接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,以角行程输出的扭矩转动球体0~90º,就能完成启闭动作或调节动作。
2.球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。 特别适用于要求零泄漏率的场合。
3.采用HL型、3810R型、PSQ型角行程全电子式电动执行机构为O型球阀的驱动装置,机电一体化的结构设计,具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能,功能强、性能可靠、连线简单,以AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),
将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。是一种高精度、高性能、高可靠性类产品。

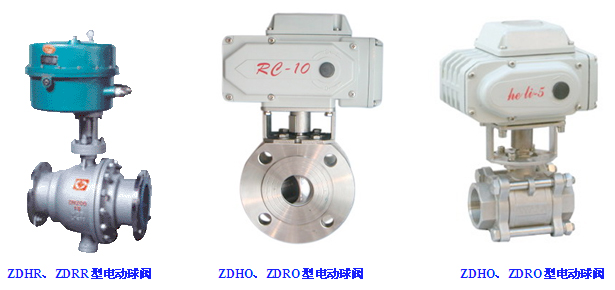

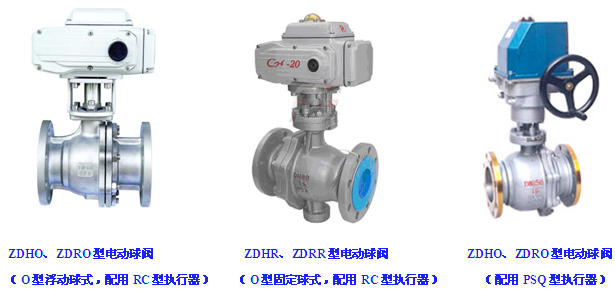

产品结构
产品名称 |
电动球阀、电动O型开关阀、电动调节球阀 |
作用形式 |
二位开关型、比例调节型 |
连接形式 |
法兰式、对夹式、管螺纹式、对焊式 |
结构形式 |
O型浮动球式 |
O型固定球式 |
阀座形式 |
软质密封 |
硬质合金密封 |
软质密封 |
硬质合金密封 |
(a).O型浮动球式结构;软质阀座:双斜面弹性(聚四氟乙烯或对莅聚苯)阀座密封圈。
硬质阀座:采用圆柱形弹簧加载的金属(硬质合金钢)硬密封圈阀座。
有效的降低了球与密封圈之间的磨擦系数,减少了操作力矩。当介质压力较小时,密封圈与球体接触面较小,故有较大的密封比压,确保可靠密封,当介质压力较大时,密封圈与球体接触面积也相应增大,故阀座密封圈能承受较大的介质推力而不会损坏,确保可靠密封。
(b)。O型固定球式结构;软质阀座:双斜面弹簧加载(聚四氟乙烯或对莅聚苯)弹性阀座密封圈。
硬质阀座:采用圆柱形弹簧或波形弹簧预载的补尝性可动金属(硬质合金钢)硬密封阀座。
具有密封预紧力设计合理,密封性能可靠,根据压力大小,介质性质及密封要求的不同可选择进口密封结构、出口密封结构或进出口双密封结构。球体由安装在阀体上的上下两个轴承支持,球体的位置固定,密封作用是靠弹簧和介质压力推动阀座实现,因而阀座不会承受过大压力,阀座密封不易变形,操作力矩轻,使用寿命长。
执行机构主要性能技术参数
型 号 |
输出力矩N.m |
动作时间S/90º |
功率
(W) |
型号 |
输出力矩N.m |
动作时间S/90 |
功率(W) |
型号 |
输出力矩N.m |
动作时间S/90 |
功率(W) |
HL-5 |
50 |
10/30 |
10W/F |
381RSA-02 |
20 |
8.5 |
50 |
PSQ51 |
50 |
23 |
24.2 |
HL-10 |
100 |
15/30 |
23W/F |
381RSA-05 |
50 |
17 |
PSQ66 |
65 |
32 |
24.2 |
HL-20 |
200 |
10/15/30 |
40W/F |
381RSB-10 |
100 |
18 |
150 |
PSQ76 |
75 |
60 |
25.3 |
HL-40 |
400 |
10/15/30 |
80W/F |
381RSB-20 |
200 |
36 |
PSQ102 |
100 |
32 |
62.1 |
HL-50 |
500 |
10/15/30 |
90W/F |
381RSC-30 |
300 |
24 |
220 |
PSQ202 |
200 |
28 |
93.0 |
HL-100 |
1000 |
50 |
100W/F |
381RSC-50 |
500 |
42 |
PSQ502 |
500 |
43 |
120 |
HL-200 |
2000 |
100 |
100W/F |
381RSC-60 |
600 |
48 |
PSQ702 |
700 |
43 |
120 |
|
|
|
|
381RSD-100 |
1000 |
30 |
300 |
PSQ1202 |
1200 |
31/37 |
500 |
|
|
|
|
381RSD-150 |
1500 |
38 |
PSQ2002 |
2000 |
93/112 |
500 |
|
|
|
|
381RSD-200 |
2000 |
46 |
|
|
|
|
(信号线用屏蔽线) 防护等级:IP65 带曲柄手动操作 电源:AC220V/AC380V/DC24V
|
(信号线用屏蔽线) 防护等级:IP55 隔爆标志:ExdⅡBT4 带曲柄手动操作,隔爆(381RX)型性能同上 电源电压:AC220V |
(信号线用屏蔽线)防护等级:IP65 带手轮操作 电源电压:AC220V
|
主要零件材料及适用温度、介质
材料代号 |
C(WCB) |
P(304) |
R(316) |
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
球体 |
2Cr13、(304) |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
阀座密封 |
增强聚四氟乙烯 、对位聚苯 、硬质合金钢密封 |
填料 |
聚四氟乙烯 、柔性石墨 |
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
适用温度 |
聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃ |
注:金属硬密封;适用于高温、耐磨及各种粉尘与固体颗粒介质的工况,具有良好的剪切、自洁功能。
流量特性图
流量特性表
规格DN 开度 |
不同开度下KV值 |
10 º |
20 º |
30 º |
40 º |
50 º |
60 º |
70 º |
8 0 º |
90 º |
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
技术性能参数
公称通径(DN) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
流量系数(KV) |
|
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
工作转角 |
0-90º |
流量特性 |
二位开关型:全开或全闭式,调节型:近似等百分比 |
泄漏量(Q) |
软密封:O泄漏符合ANSI B16.104 5级 硬密封:≤10-4×阀的额定容量 |
允许压差 |
≤公称压力 |
电动执
行机构 |
型 号 |
HL系列、3810R系列、PSQ系列、HQ或QB型 |
电源电压 |
AC220V、AC38V、DC24V |
作用形式 |
开关型/调节型(隔爆型) |
调节型 |
输入信号 |
0~10mA、4~10mA 、1-5VDC |
输出信号 |
0~10mA、4~10mA 、1-5VDC |
基本误差 |
≤±2.5% |
回 差 |
≤±2.5% |
死 区 |
≤2% |
可调节比 |
250:1 |
开关型 |
电源电压 |
AC220V/AC380V/DC24V |
反馈信号 |
阀位开关信号:有源触点信号、无源触点信号 |
外形尺寸
O型浮动球式结构,法兰式连接外形尺寸表
公称通径 DN(mm) |
尺 寸(mm) |
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
15 |
130 |
95 |
65 |
4-14 |
130 |
95 |
65 |
4-14 |
130 |
130 |
65 |
4-14 |
140 |
105 |
75 |
4-14 |
20 |
140 |
105 |
75 |
4-14 |
140 |
105 |
75 |
4-14 |
140 |
150 |
75 |
4-14 |
152 |
125 |
90 |
4-18 |
25 |
150 |
115 |
85 |
4-14 |
150 |
115 |
85 |
4-14 |
150 |
160 |
85 |
4-14 |
180 |
135 |
100 |
4-18 |
32 |
165 |
135 |
100 |
4-18 |
165 |
135 |
100 |
4-18 |
180 |
180 |
100 |
4-18 |
200 |
150 |
110 |
4-23 |
40 |
180 |
145 |
110 |
4-18 |
180 |
145 |
110 |
4-18 |
200 |
200 |
110 |
4-18 |
220 |
165 |
125 |
4-23 |
50 |
200 |
160 |
125 |
4-18 |
200 |
160 |
125 |
4-18 |
220 |
230 |
125 |
4-18 |
250 |
175 |
135 |
4-23 |
65 |
220 |
180 |
145 |
4-18 |
220 |
180 |
145 |
8-18 |
250 |
290 |
145 |
8-18 |
280 |
200 |
160 |
8-23 |
80 |
250 |
195 |
160 |
8-18 |
250 |
195 |
160 |
8-18 |
280 |
310 |
160 |
8-18 |
320 |
210 |
170 |
8-23 |
100 |
280 |
215 |
180 |
8-18 |
280 |
230 |
190 |
8-23 |
320 |
350 |
190 |
8-23 |
360 |
250 |
200 |
8-25 |
125 |
320 |
245 |
210 |
8-18 |
320 |
270 |
220 |
8-25 |
360 |
270 |
220 |
8-25 |
381 |
295 |
240 |
8-30 |
150 |
360 |
280 |
240 |
8-23 |
360 |
300 |
250 |
8-25 |
400 |
300 |
250 |
8-25 |
403 |
340 |
280 |
8-34 |
200 |
400 |
335 |
295 |
12-23 |
400 |
360 |
310 |
12-25 |
502 |
375 |
320 |
12-30 |
|
|
|
|
对夹式连接外形尺寸表
公称通径 DN(mm) |
尺 寸(mm) |
L |
D |
D1 |
D2 |
d |
b |
f |
Z-Md |
15 |
35 |
95 |
65 |
45 |
15 |
14 |
2 |
4-M12 |
20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
40 |
60 |
145 |
110 |
85 |
36 |
16 |
3 |
4-M16 |
50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
65 |
95 |
180 |
145 |
120 |
58 |
18 |
4/8-M16 |
80 |
118 |
195 |
160 |
135 |
67/76 |
20 |
8-M16 |
100 |
145 |
215 |
180 |
155 |
76/92 |
20 |
8-M16 |
125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
内螺纹、对焊式、承插焊式连接尺寸表
公称 通径 DN(mm) |
尺 寸(mm) |
三段式 |
对焊式 |
承插爆式 |
G |
L |
d |
L |
d |
D |
L |
d |
D1 |
A |
6 |
1/4 |
65 |
11.6 |
65 |
11.6 |
18 |
65 |
11.6 |
14.1~14.3 |
9.5 |
10 |
3/8 |
65 |
12.7 |
65 |
12.7 |
18 |
65 |
12.7 |
17.55~17.8 |
9.5 |
15 |
1/2 |
67 |
15 |
67 |
15.8 |
24 |
67 |
15 |
21.7~21.95 |
9.5 |
20 |
3/4 |
82 |
20 |
82 |
20 |
28 |
82 |
20 |
27.05~27.3 |
11.1 |
25 |
1 |
91 |
25 |
91 |
25 |
34 |
91 |
25 |
33.8~34.05 |
12.7 |
32 |
11/4 |
108 |
32 |
108 |
32 |
41 |
108 |
32 |
42.55~42.8 |
14.3 |
40 |
11/2 |
129 |
38 |
129 |
38 |
49 |
129 |
38 |
48.65~48.9 |
15.89 |
50 |
2 |
148 |
50 |
148 |
50 |
62 |
148 |
50 |
61.1~61.35 |
17.4 |
65 |
2 |
186 |
64 |
193 |
64 |
78 |
|
|
|
|
80 |
3 |
206 |
78 |
222 |
78 |
94 |
|
|
|
|
100 |
4 |
240 |
98 |
273 |
98 |
124 |
|
|
|
|
O型固定球式结构,法兰式连接外形尺寸表
公称通径 DN(mm) |
尺 寸(mm) |
1.6MPa |
2.5MPa |
4.0MPa |
L |
D |
D1 |
B |
Z-фD |
L |
D |
D1 |
B |
Z-фD |
L |
D |
D1 |
B |
Z-фD |
50 |
203 |
160 |
125 |
16 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
216 |
160 |
125 |
20 |
4-18 |
65 |
222 |
180 |
146 |
18 |
4-18 |
241 |
180 |
145 |
22 |
8-18 |
241 |
180 |
145 |
22 |
8-18 |
80 |
241 |
195 |
160 |
20 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
283 |
195 |
160 |
22 |
8-18 |
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
305 |
230 |
190 |
24 |
8-23 |
125 |
356 |
245 |
210 |
22 |
8-18 |
381 |
270 |
220 |
28 |
8-25 |
381 |
270 |
220 |
28 |
8-25 |
150 |
394 |
280 |
240 |
24 |
8-23 |
403 |
300 |
250 |
30 |
8-25 |
403 |
300 |
250 |
30 |
8-25 |
200 |
457 |
335 |
295 |
26 |
12-23 |
502 |
360 |
310 |
34 |
12-25 |
502 |
375 |
320 |
33 |
12-30 |
250 |
533 |
405 |
355 |
30 |
12-25 |
586 |
425 |
370 |
36 |
12-30 |
|
|
|
|
|
300 |
610 |
460 |
410 |
30 |
12-25 |
648 |
485 |
430 |
40 |
16-30 |
|
|
|
|
|
350 |
686 |
520 |
470 |
34 |
16-25 |
762 |
550 |
490 |
44 |
16-34 |
|
|
|
|
|
400 |
762 |
580 |
525 |
36 |
16-30 |
838 |
610 |
550 |
48 |
16-34 |
|
|
|
|
|
450 |
864 |
640 |
585 |
40 |
20-30 |
914 |
660 |
600 |
50 |
20-34 |
|
|
|
|
|
500 |
914 |
705 |
650 |
44 |
20-34 |
991 |
730 |
660 |
52 |
20-41 |
|
|
|
|
| |
