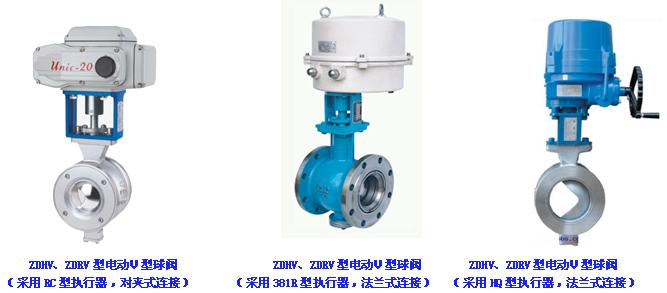

概述

电动Ｖ型球阀是一种直角回转结构的高级控制阀，其由回转型角行程电子式电动执行器和V型阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有精确的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。

特点

1．电动V型球阀以AC220V、AC380V或DC24V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转，采有RC、381R、PSQ或HQ型电子式角行程电动执行机构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，机电一体化的结构设计，功能强、性能可靠、连线简单、控制精确、体积小、重量轻、流阻小、流量系数大，结构简单、密封性能好。

2．角行程电子式电动执行机构是V型阀的驱动装置，它以电源电压作动力，接受统一标准信号（4-20mA、0-10mA或1-5VDC），将此转变成与输入信号相对应的位移，改变阀芯的旋转角度（0-90º任意角度），因此一定的输入信号对应一定的转角，实现比例动作。二位开关式接受AC220V或AC380V作动力，通过电机正反转实现开关动作，并同时输出阀位指示信号。

3．具有出色的调节特性：Ｖ型阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此Ｖ型阀可以在广幅的变化范围内提供精确的控制。
4。最大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的最大值特别高，流通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。
5。Ｖ型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
6。最大可靠（安全）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
7。金属阀座的优越密封性：Ｖ型阀采用弹性可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10­^-5×额定流量系数。
8。超强的剪切能力：Ｖ型阀采用金属硬密封结构时，Ｖ型阀芯及金属阀座在回转过程中，Ｖ型缺口与阀座产生一个强大的剪切力，能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。



 执行机构主要性能技术参数

型 号	输出力矩N.m	动作时间S/90º	功率 （W）	型号	输出力矩N.m	动作时间S/90	功率（W）	型号	输出力矩N.m	动作时间S/90	功率（W）
HL-5	50	10/30	10W/F	381RSA-02	20	8.5	50	PSQ51	50	23	24.2
HL-10	100	15/30	23W/F	381RSA-05	50	17		PSQ66	65	32	24.2
HL-20	200	10/15/30	40W/F	381RSB-10	100	18	150	PSQ76	75	60	25.3
HL-40	400	10/15/30	80W/F	381RSB-20	200	36		PSQ102	100	32	62.1
HL-50	500	10/15/30	90W/F	381RSC-30	300	24	220	PSQ202	200	28	93.0
HL-100	1000	50	100W/F	381RSC-50	500	42		PSQ502	500	43	120
HL-200	2000	100	100W/F	381RSC-60	600	48		PSQ702	700	43	120
				381RSD-100	1000	30	300	PSQ1202	1200	31/37	500
				381RSD-150	1500	38		PSQ2002	2000	93/112	500
				381RSD-200	2000	46
(信号线用屏蔽线) 防护等级：IP65 带曲柄手动操作 电源：AC220V/AC380V/DC24V				(信号线用屏蔽线) 防护等级：IP55 隔爆标志：ExdⅡBT4 带曲柄手动操作，隔爆（381RX）型性能同上 电源电压：AC220V				(信号线用屏蔽线)防护等级：IP65     带手轮操作 电源电压：AC220V

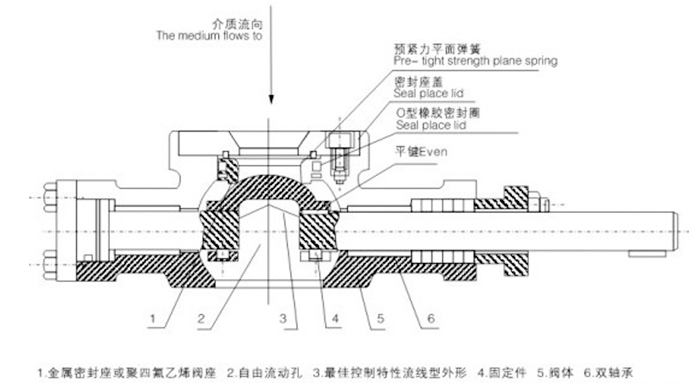

主要零件材料及适用温度

允许压差(MPa)

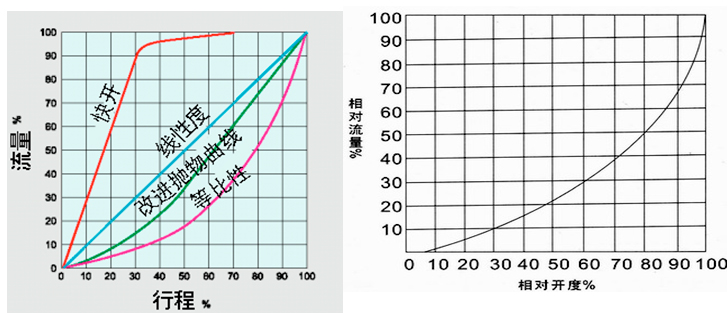

流量特性（V调节球阀的固有流量特性曲线图）



 产品技术参数和性能指标

公称通径D（mm）		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数Cv		32	43	78	90	160	250	360		610	1120	1850	2950	3700
公称压力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度）		0°～90°
允许泄漏量等级		软密封：零泄露 硬密封：≤10­-5额定流量系数
执行器型号		HL、3810R、PSQ HQ或QB型
作用形式		开关型、智能调节型、（隔爆型）
电源电压		AC220V 50Hz或AC380V 50Hz
调节型	输入信号	0～10mA、4～10mA 、1-5VDC
	输出信号	0～10mA、4～10mA 、1-5VDC
	基本误差	≤±1.5%
	回    差	≤1.5%
	死    区	≤0.3%
	可调节比	250:1							300:1
开关型	电源电压	AC220V/AC380V/AC110V
	反馈信号	有源触点信号、无源触信号（可选）

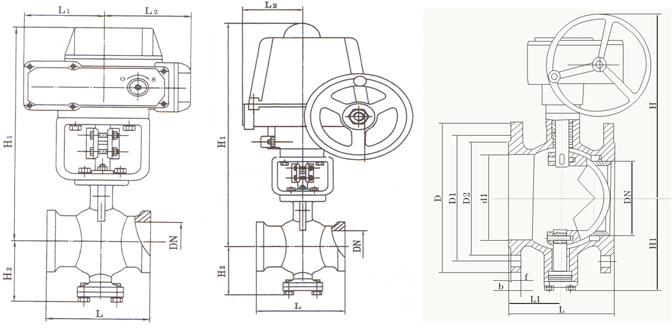

气动Ｖ型球阀安装尺寸表
