您所在的位置：网站首页 >> 产品展示 球阀系列 >> ZDHT（ZDHL）电动三通球阀

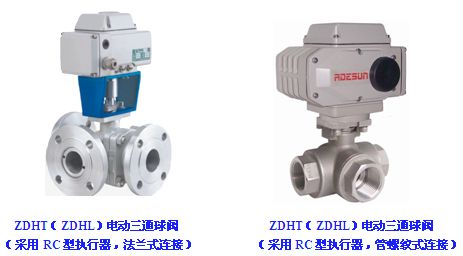

ZDHT（ZDHL）电动三通球阀
ZDHT（ZDHL）电动三通球阀
 详细信息：

产品概述

三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。
电动三通球阀采用HL型、3810R型或PSQ型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节、两相配比或二位切换控制。

结构特点

1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

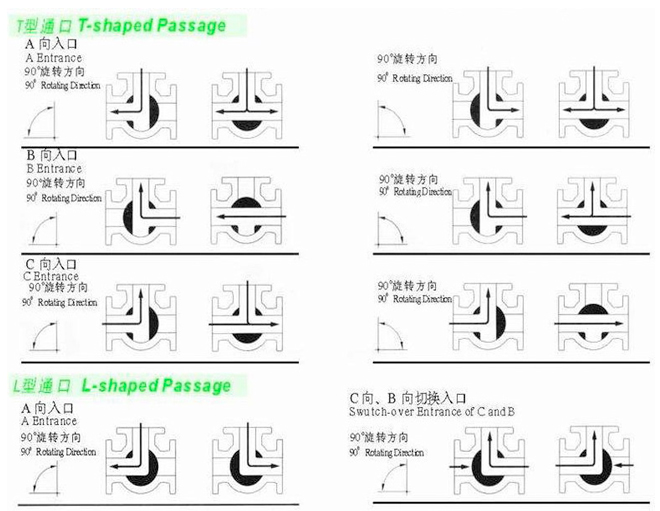

2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭（如流向图A）
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流（如流向图B）。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。
5．三通球阀的主要产品系列：如流向图所示选择工况；
主要零件材料及适用温度、介质
C（WCB）
P（304）
R（316）
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
球体
2Cr13、（304）
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12MoTi
阀座密封
增强聚四氟乙烯 、对位聚苯
填料
聚四氟乙烯 、柔性石墨
适用工况
适用介质
蒸汽、水、油品
硝酸碱类腐蚀性介质
醋酸类腐蚀性介质
适用温度
聚四氟乙烯≤180℃，对位聚苯≤250℃
应用规范
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598
性能规范
试验压力
（Mpa）
公称压力（Mpa）
压力级（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8

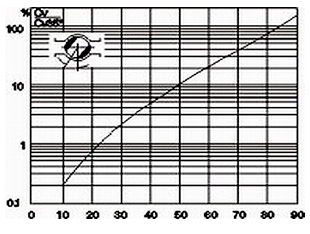

流量特性图

主要技术参数和性能指标
公称通径DN（mm）
15
20
25
32
40
50
65
80
100
125
150
200
流量系系数KV
17
33
62
95
146
232
350
439
810
1205
1912

公称压力PN（MPa）
1.6、2.5、4.0、6.4
球芯转角
0~90º
球芯型式
L型或T型
流量特性
快开式或比例调节式
连接形式
法兰式、管螺纹式（G"）
电动执行机构
型号
RC系列、381R系列、PSQ系列、HQ或QB型
电源电压
AC220V、AC380V、DC24V
作用形式
开关型/调节型（隔爆型）
比例调节型
信号范围
0～10mA、4～10mA 、1-5VDC
二位切换型
电信号
AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

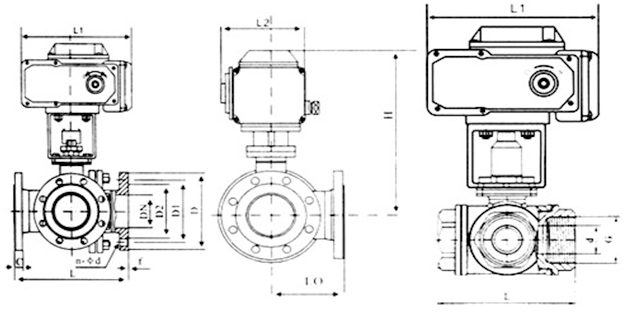

外形尺寸

法兰式连接外形尺寸表
主要尺寸
公称通径
15
20
25
32
40
50
65
80
100
125
150
200
L
150
150
180
200
220
240
260
280
320
380
440
500
L1
75
75
90
1OO
1 O
120
130
140
160
190
220
275
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸

内螺纹连接尺寸表：L型

SIZE
d
L
H
D1
B
W1
W2
1/2"
12.7
64
53
97
32.0
22.4
35.0
3/4"
16.0
76
63
126
38.0
22.4
35.0
1"
20.0
87
66
126
43.5
22.4
35.0
11/4"
25.0
96
81
145
48.0
22.4
35.0
11/2"
32.0
114
83
145
57.0
25.4
38.1
2"
38.1
142
96
204
71.0
25.4
38.1

内螺纹连接尺寸表：T型

SIZE
d
L
H
D1
B
F
G
W1
W2
1/2"
12.7
75
59
126
71.0
235
37.5
22.4
35.0
3/4"
16
85
64
126
81.5
390
42.5
22.4
35.0
1"
20
100
80
145
102.0
505
51.5
22.4
35.0
11/4"
25
115
90
145
108.5
510
57.5
25.4
38.0
11/2"
32
125
96
204
121.0
580
63.0
25.4
38.1
2"
38.1
148
106
204
138.5
655
73.0
25.4
38.1
