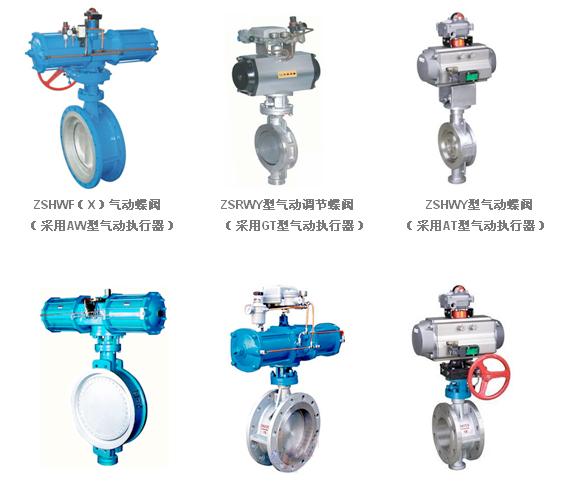

气动蝶阀三偏芯型采用三维偏心多层次金属密封结构,无机械磨损，可达到零泄漏，有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的装置。选用不同的材质，可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质，工作温度可达600℃。

1．气动蝶阀操作力矩小，是所有阀类中操作力矩较小的一种，启闭迅速，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动阀板0~90º，就能快速的完成启闭动作，结构简单、体积小、重量轻、流阻小、流量系数大，密封性能好。调节范围大。是自动化控制系统中仪表的执行单元；



2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变阀板的旋转角度（0-90º任意角度），具有较好的调节控制流量等参数。

3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。

三偏心结构：阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。]





扭矩密封：三偏心的结构使蝶阀关闭时，其密封副两密封面之间的密封比压由外加于阀杆的驱动力矩产生。不仅消除了常规弹性阀座弹性材料老化、冷流、弹性失效等因素造成的密封比压降低和消失，而且可以通过外加驱动力矩的改变，实现对其密封比压的任意调整，从而使三偏心蝶阀的密封性能改善，蝶阀的使用寿命也大大提高。
软硬层叠式金属密封结构：蝶板密封圈采用软硬层叠式不锈钢片和柔性石墨板的密封面，使其具有金属硬密封和弹性密封的双重优点，无论在低温和高温工况下均具有优良的密封性能。
双向密封：因密封面锥角小于密封材料的磨擦角，蝶板关到密封位置时立即实现自锁，并能承受一定的反向压力冲击。
防火结构：全金属结构本身具有火灾安全的特性。
阀体密封面：采用堆焊硬质合金或不锈钢，使得密封面强度高、硬度好、耐磨损，可连续启闭60000次以上而无损伤。
密封圈：密封圈由压板夹在蝶板上，易于安装、调节和更换。
阀杆的上、下部位装有轴套，防止磨损和粘连，提高了使用寿命。
该产品操作灵活、省力、方便、可靠，连接方式有法兰、对夹、对焊、凸耳对夹。既可截断介质，也可任意调节介质流量。

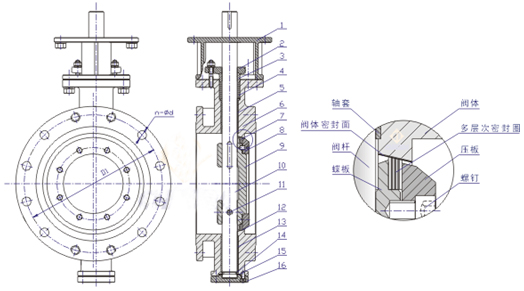

1、支架  2、填料压板  3、填料压套    4、填料    5、上轴套  6、阀体  7、密封圈  8、压板
9、蝶板 10、阀杆 11、圆柱销   12、阀体密封面 13、下轴套 14、对开环 15、密封垫 16、下压盖



1． 多层次、弹性结构蝶阀

































公称通径D（mm）

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

公称压力PN（MPa）

0.6、1.0、1.6、2.5

流量特性

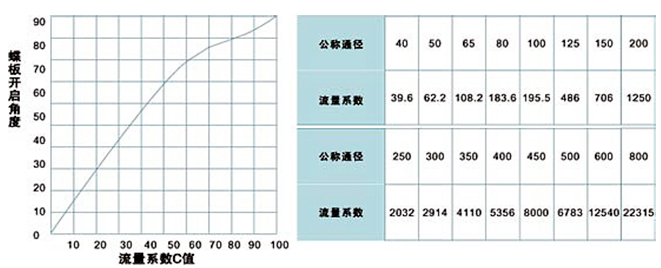

近似等百分比（参见典型曲线图）、直线特性、快开性

阀板转角（度）

0°～90°（可调）

允许泄漏量

软密封：O泄漏 硬密封：≤额定Cv×0.001%

软密封：VI微气泡级，硬密封：≤额定CV×0.065%

允许压差

≤公称压力值

作用形式

双作用/单作用（弹簧复位式）

控制型式

二位切断型/调节型

执行器

型 号

DA、GTD/GTE系列、AW/AWS系列、ZSQ系列等

气源压力

净化压缩空气（氮气）0.3-0.7MPa

调节型

输入信号

电流信号：0～10mA、4～10mA    气源信号20～100kPa

基本误差

带定位器≤±1.5%

回    差

带定位器≤1.5%

死    区

带定位器≤0.6%

可调节比

250:1

切断型

回讯电压

AC220V、AC110V、DC24V、

切断时间

1-2S

3-5S

7-18S

20-30S

附件的选用（根据不同控制和要求可选择下列附件）：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件

手动机构：手操机构

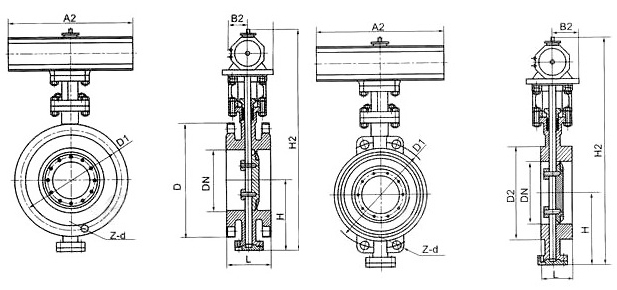

法兰式连接                                       对夹式连接



三偏芯型多层次、弹性结构，连接尺寸表

通径	对夹式		法兰式		H	对夹式		法兰式		PN1.0			PN1.6			PN2.5
	短L	长L	短L	长L		H2	A2	H2	A2	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
40	43
50	43		108	150	112	625	245	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	46		112	170	115	625	245	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	49	64	114	180	120	645	245	645	245	200	160	8-18	200	160	8-18	200	160	8-18
100	56	64	127	190	138	675	355	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	64	70	140	200	164	715	355	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	70	76	140	210	175	800	355	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	71	89	152	230	215	850	250	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	76	114	165	250	243	925	250	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	83	114	178	270	285	1035	450	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	92	127	190	290	320	1070	450	1070	450	505	460	16-22	520	470	16-26	555	490	16-33
400	102	140	216	310	350	1190	450	1190	450	565	515	16-26	580	525	16-30	620	550	16-36
450	114	152	222	330	350	1250	650	1250	650	615	565	20-26	640	585	20-30	670	600	20-36
500	127	152	229	350	380	1290	650	1290	650	670	620	20-26	715	650	20-33	730	660	20-36
600	154	178	267	390	435	1455	850	1455	850	780	725	20-30	840	770	20-36	845	770	20-39
700	165	229	292	430	480	1585	850	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	190	241	318	470	530	1700	1250	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	203	241	330	510	595	1965	1250	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	216	300	410	550	650	2015	1250	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
